Категорії та групи сталевих конструкцій

Визначення категорій А/Б/В, I/II/III та групи сталевої конструкції за Додатком А ДБН В.2.6-198:2014.

Калькулятор декомпілює таблицю А.1 до окремих конструкцій і елементів, визначає S1-S5, початкову й уточнену групу, коефіцієнт умов роботи γc, Ry та допустимість сталі за таблицею Г.1.

Конструкція

Розділ таблиці А.1

Конструкція або елемент

Клас відповідальності

Характер навантаження

Є розтягувальні напруження від розрахункового навантаження?

Є несприятливий вплив зварних з’єднань?

Сталь

Умови експлуатації

Вид прокату

Клас міцності сталі

Марка сталі та нормативний документ

Товщина прокату

Чинники А.2

Найбільше сумарне нормальне розтягувальне напруження від усіх навантажень

Нормальне напруження стиску з урахуванням φ, φe, φb

Є кромки після гільйотинного різання?

Є неврахований у розрахунку наклеп від деформування в холодному стані?

Є високі початкові напруження, у тому числі зварювальні?

Умови γc

Режим визначення γc

Тип несучого елемента

Розрахунок виконується на міцність?

Переріз послаблений отворами для болтів?

З’єднання є фрикційним?

Розрахунок категорій і групи сталевої конструкції

Вихідні дані для визначення категорій і групи конструкції згідно з таблицею 5.1, таблицями 7.1 і 7.2, таблицями А.1 і А.2 Додатка А та таблицями Г.1 і Г.5 Додатка Г ДБН В.2.6-198:2014:
- Розділ таблиці А.1: Конструкції технологічних площадок і покриттів
- Конструкція або елемент: Головні балки при статичному навантаженні
- Клас відповідальності: СС2
- Характер навантаження: Статичне
- Наявність розтягувальних напружень: Так
- Несприятливий вплив зварних з’єднань: Ні
- Умови експлуатації: Опалювана споруда
- Вид прокату: Фасонний
- Клас міцності сталі: С245
- Марка сталі та нормативний документ: С245 — ДСТУ 8539
- Товщина прокату t: 10 мм
- σ: 100 МПа
- σ: 100 МПа
- Кромки після гільйотинного різання: Ні
- Неврахований наклеп від деформування в холодному стані: Ні
- Високі початкові напруження, у тому числі зварювальні: Ні
Визначення категорій конструкції за призначенням і за напруженим станом згідно з позицією 3 таблиці А.1 Додатка А ДБН В.2.6-198:2014:
- За таблицею А.1 конструкцію «Головні балки при статичному навантаженні» віднесено до категорії А за призначенням і категорії III за напруженим станом.
Визначення показників окремих чинників S–S згідно з таблицею А.2 Додатка А ДБН В.2.6-198:2014:
- S = 0 балів — клас відповідальності СС2.
- S = 11 балів — категорія за призначенням А.
- S = 1 бал — категорія за напруженим станом III.
- S = 7 балів — розтягувальні напруження є.
- S = 2 бали — несприятливий вплив зварних з’єднань немає.
Визначення початкового показника та групи конструкції згідно з пунктом А.1 Додатка А ДБН В.2.6-198:2014:
$S_{tot,base} = S_{1} + S_{2} + S_{3,base} + S_{4} + S_{5} = 0 + 11 + 1 + 7 + 2 = 21\ \text{бал}$
- Початкова група: 3; S = 21 бал.
Визначення розрахункового опору сталі R за границею текучості згідно з пунктом 7.1, таблицями 7.1 і 7.2 та таблицею Г.5 Додатка Г ДБН В.2.6-198:2014:
- Клас міцності сталі: С245
- Марка сталі та нормативний документ: С245 — ДСТУ 8539
- Характеристичний опір за класом міцності: R = 245 МПа
- Коефіцієнт надійності за матеріалом за відповідним рядком таблиці 7.2: γ = 1,025
$R_{y} =\frac{R_{yn}}{\gamma_{m}} =\frac{245}{1,025} = 239,02\ \text{МПа}$
Визначення коефіцієнта умов роботи γ з урахуванням ознак конструкції згідно з пунктом 5.4.1, таблицею 5.1 та примітками 1–5 ДБН В.2.6-198:2014:
- Для головних балок при статичному навантаженні спеціальні значення коефіцієнта умов роботи за таблицею 5.1 не застосовуються. Відповідно до примітки 5 прийнято γ = 1,0.
Уточнення категорії конструкції за напруженим станом після підбору перерізу за співвідношенням динамічної та сумарної складових розтягувального напруження згідно з першим абзацом пункту А.2 Додатка А ДБН В.2.6-198:2014:
- σ — найбільший модуль нормального розтягувального напруження від динамічної складової навантаження.
- σ — найбільший модуль сумарного нормального розтягувального напруження від усіх розрахункових навантажень у тій самій точці перерізу.
- Для статичного навантаження динамічна складова відсутня, тому прийнято σ = 0 МПа.
$\alpha =\frac{|\sigma_{dyn}|}{|\sigma_{sum}|} =\frac{0}{100} = 0$
- За α = 0 конструкцію віднесено до категорії III за напруженим станом; прийнято S = 1 бал.
Визначення додатних поправок до показника групи після підбору перерізу за товщиною прокату та технологічними чинниками згідно з другим абзацом пункту А.2 Додатка А ДБН В.2.6-198:2014:
- ΔS = 0 балів — поправка за товщиною прокату t = 10 мм.
- ΔS = 0 балів — поправка за наявністю кромок після гільйотинного різання.
- ΔS = 0 балів — поправка за неврахованим наклепом.
- ΔS = 0 балів — поправка за високими початковими напруженнями.
$\Delta_{S,+} = \Delta_{S,t} + \Delta_{S,guillotine} + \Delta_{S,cold} + \Delta_{S,initial} = 0 + 0 + 0 + 0 = 0\ \text{балів}$
Перевірка умови зменшення показника групи при статичному стиску з попередньою перевіркою відсутності розтягувальних напружень згідно з третім абзацом пункту А.2 Додатка А ДБН В.2.6-198:2014:
- Зменшення показника для статичного стиску не застосовується, оскільки в конструкції наявні розтягувальні напруження. Прийнято ΔS = 0 балів.
Уточнення показника та групи конструкції після підбору перерізу з обмеженням сумарної зміни від −4 до +4 балів згідно з пунктом А.2 Додатка А ДБН В.2.6-198:2014:
$\Delta_{S,3} = S_{3,A2} - S_{3,base} = 1 - 1 = 0\ \text{балів}$
$\Delta_{S,raw} = \Delta_{S,3} + \Delta_{S,+} + \Delta_{S,compression} = 0 + 0 + 0 = 0\ \text{балів}$
Відповідно до пункту А.2 сумарна зміна показника приймається в межах від −4 до +4 балів. Оскільки розрахункове значення ΔS = 0, прийнято ΔS = 0 балів.
$S_{tot,A2} = S_{tot,base} + \Delta_{S} = 21 + 0 = 21\ \text{бал}$
- Уточнена група: 3; S = 21 бал.
Перевірка застосування вибраної сталі за уточненою групою, видом і товщиною прокату та умовами експлуатації згідно з таблицею Г.1 Додатка Г ДБН В.2.6-198:2014, рядок С245, графа групи 3:
- Уточнена група конструкції: 3
- Вид прокату: Фасонний
- Клас міцності сталі: С245
- Товщина прокату: 10 мм.
- Умови експлуатації: Опалювана споруда
- Комірка таблиці Г.1: + (рядок С245, графа групи 3)
- Примітки не застосовуються.
- Перевірено рядок таблиці Г.1 для сталі С245, групи 3, виду прокату Фасонний, товщини 10 мм та умов експлуатації «Опалювана споруда». Застосування сталі С245 допускається.
Висновок щодо категорій, групи конструкції та застосовності сталі згідно з пунктами А.1 і А.2 Додатка А та таблицею Г.1 Додатка Г ДБН В.2.6-198:2014:
- Конструкція або елемент: Головні балки при статичному навантаженні
- Категорії за таблицею А.1: А/III
- Початкова група: 3; S = 21 бал.
- Уточнена група: 3; S = 21 бал.
- Застосування сталі С245 допускається за таблицею Г.1.

Нормативні посилання

ДБН В.2.6-198:2014, Додаток А, таблиця А.1

Категорії конструкцій за призначенням і за напруженим станом.

Відкрити ДБН на e-construction

Скан фрагмента ДБН

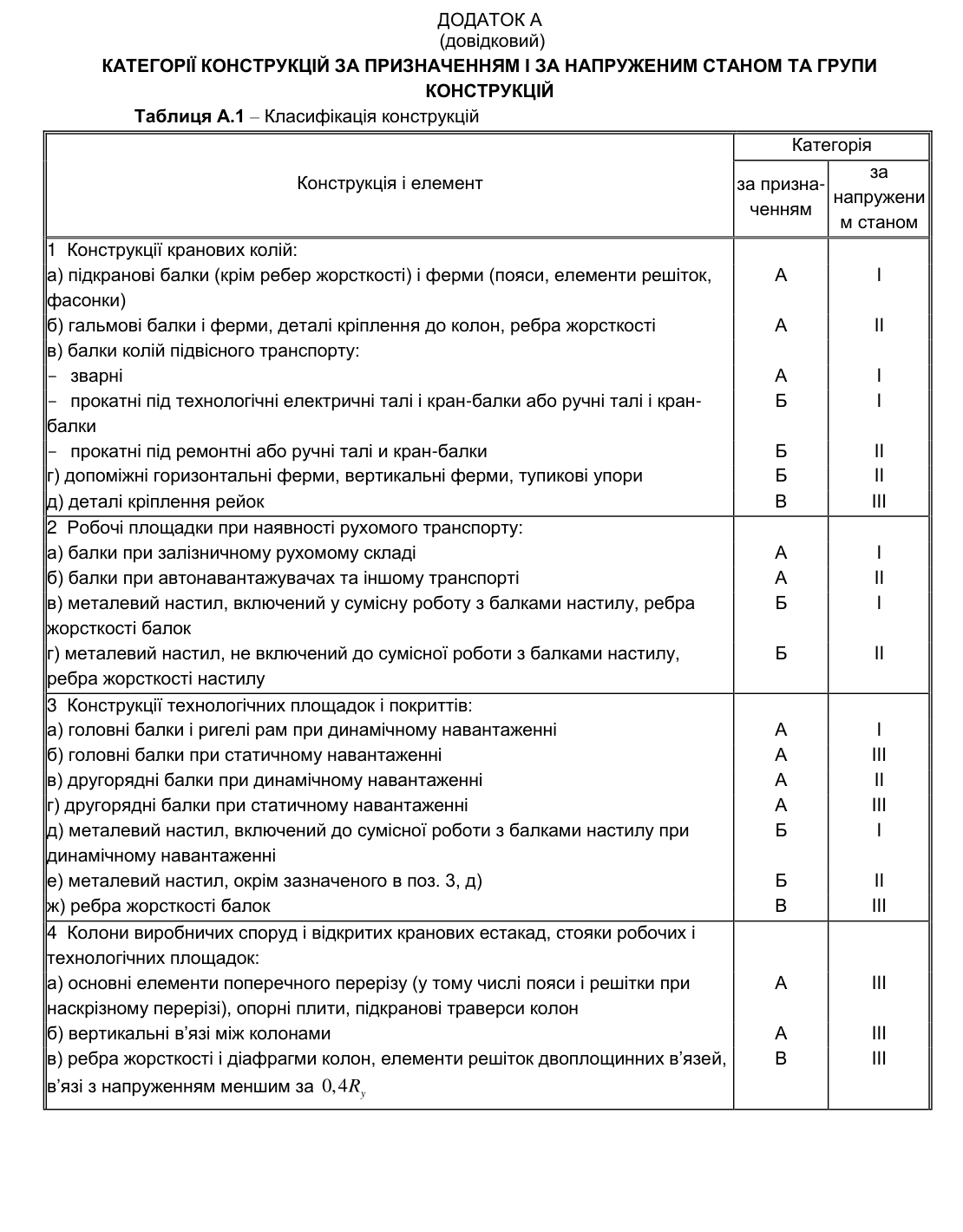

Скан таблиці А.1 з ДБН В.2.6-198:2014, частина 1

Скан фрагмента ДБН

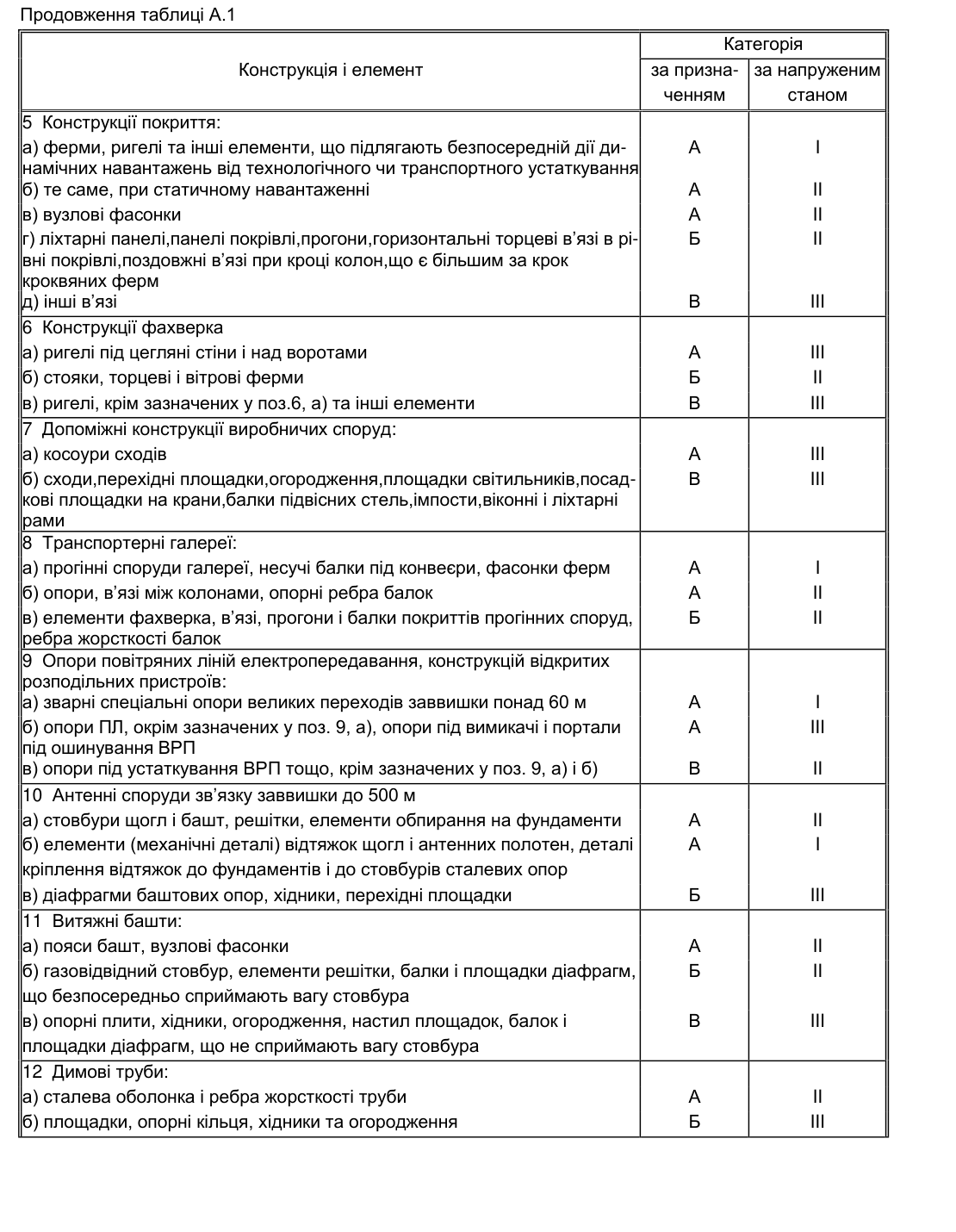

Скан таблиці А.1 з ДБН В.2.6-198:2014, частина 2

Скан фрагмента ДБН

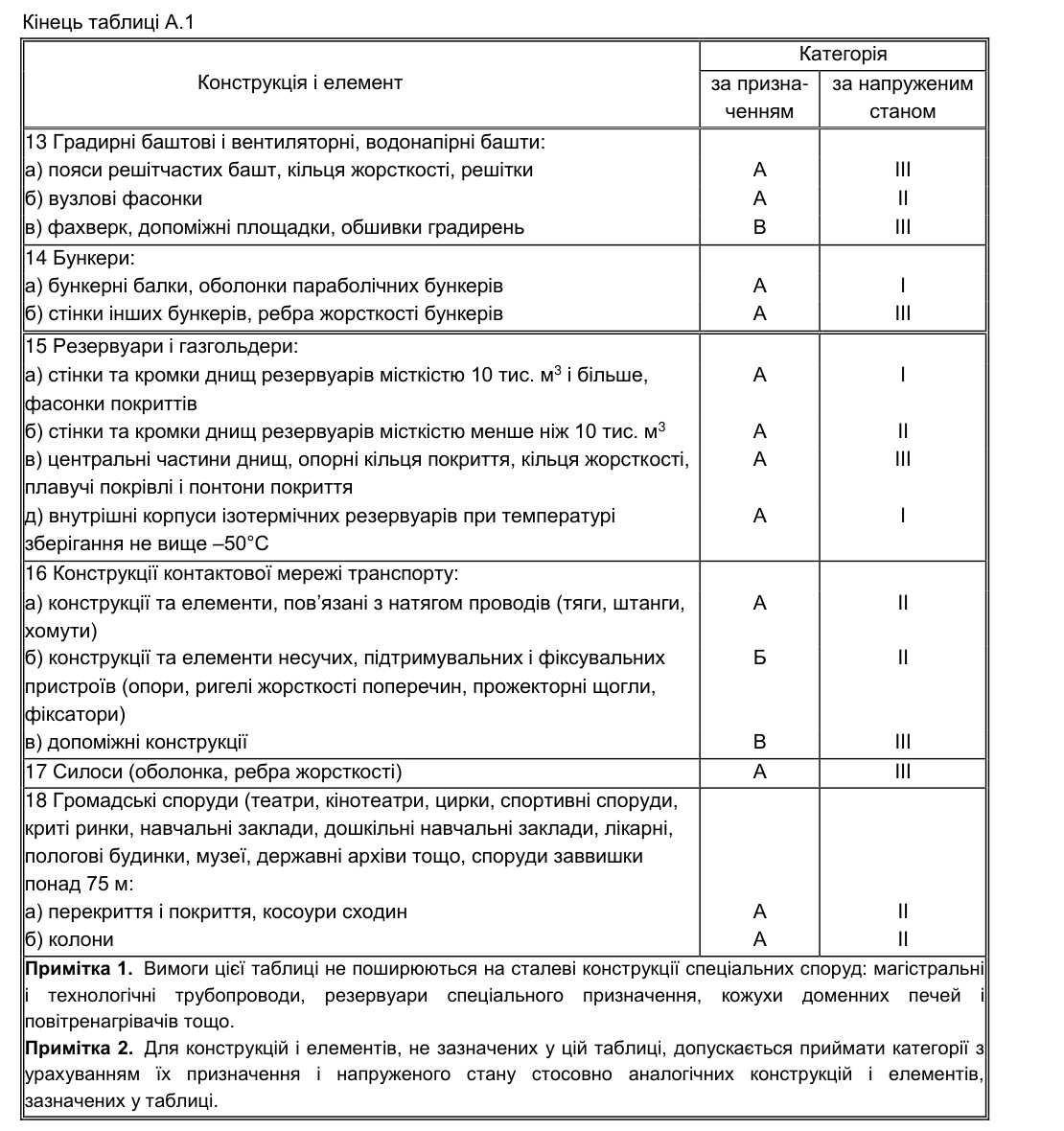

Скан таблиці А.1 з ДБН В.2.6-198:2014, частина 3

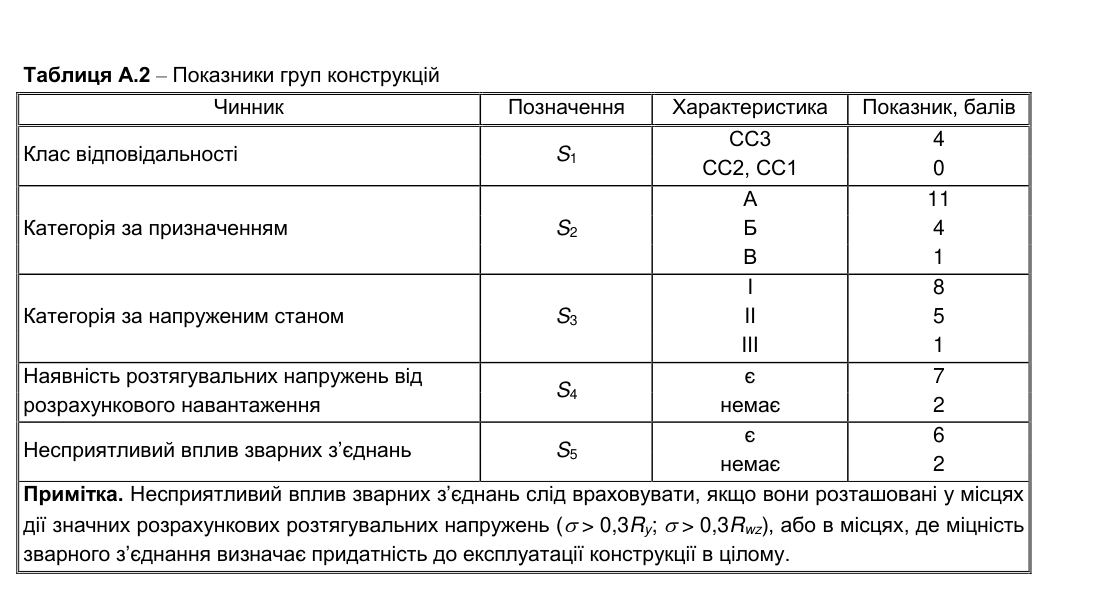

ДБН В.2.6-198:2014, Додаток А, таблиця А.2

Показники S1–S5, початкова група та її уточнення.

Відкрити ДБН на e-construction

Скан фрагмента ДБН

Скан фрагмента ДБН

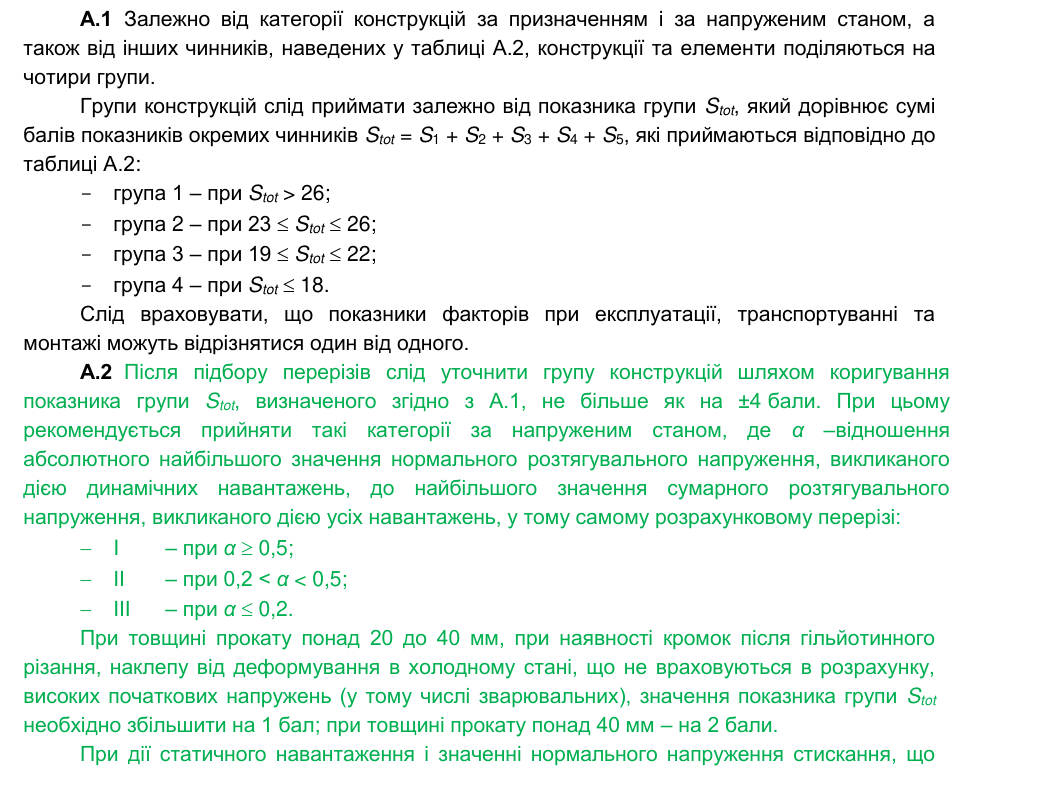

Скан пунктів А.1 і А.2 з ДБН В.2.6-198:2014, частина 1

Скан фрагмента ДБН

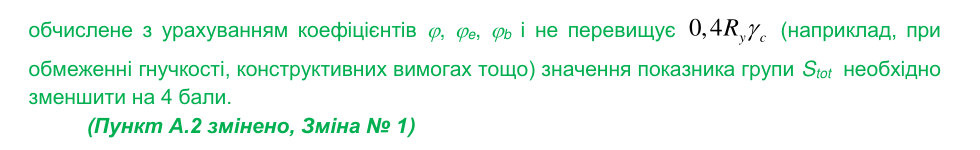

Скан пункту А.2 з ДБН В.2.6-198:2014, частина 2

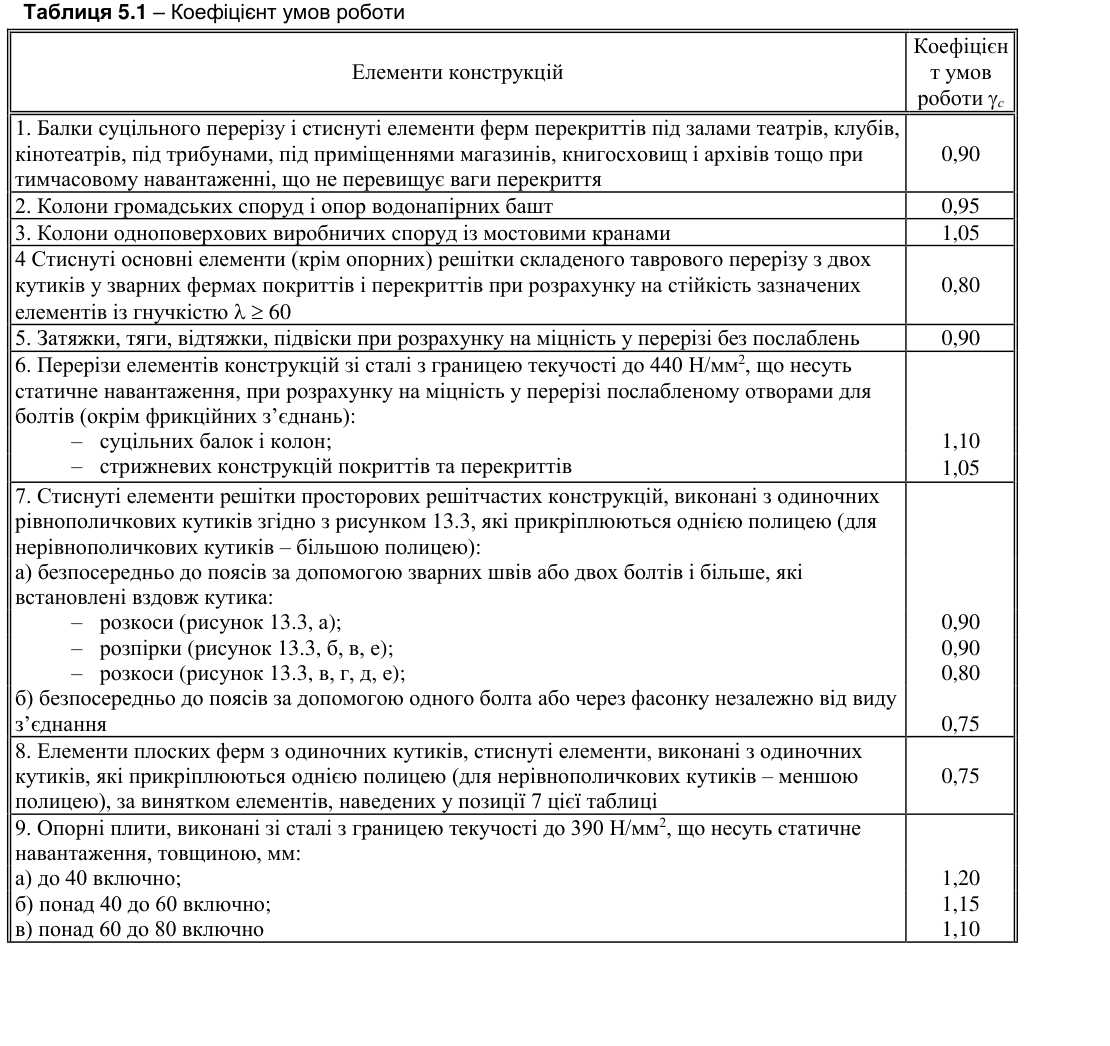

ДБН В.2.6-198:2014, пункт 5.4.1, таблиця 5.1

Коефіцієнти умов роботи γc та примітки 1–5.

Відкрити ДБН на e-construction

Скан фрагмента ДБН

Скан фрагмента ДБН

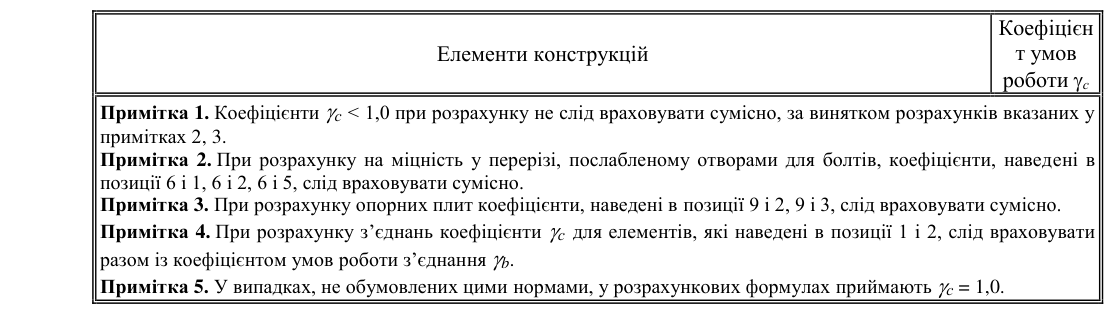

Скан приміток 1–5 до таблиці 5.1 з ДБН В.2.6-198:2014

ДБН В.2.6-198:2014, пункти 7.1–7.2, таблиці 7.1–7.2

Визначення Ry = Ryn / γm і коефіцієнта надійності за матеріалом γm.

Відкрити ДБН на e-construction

Скан фрагмента ДБН

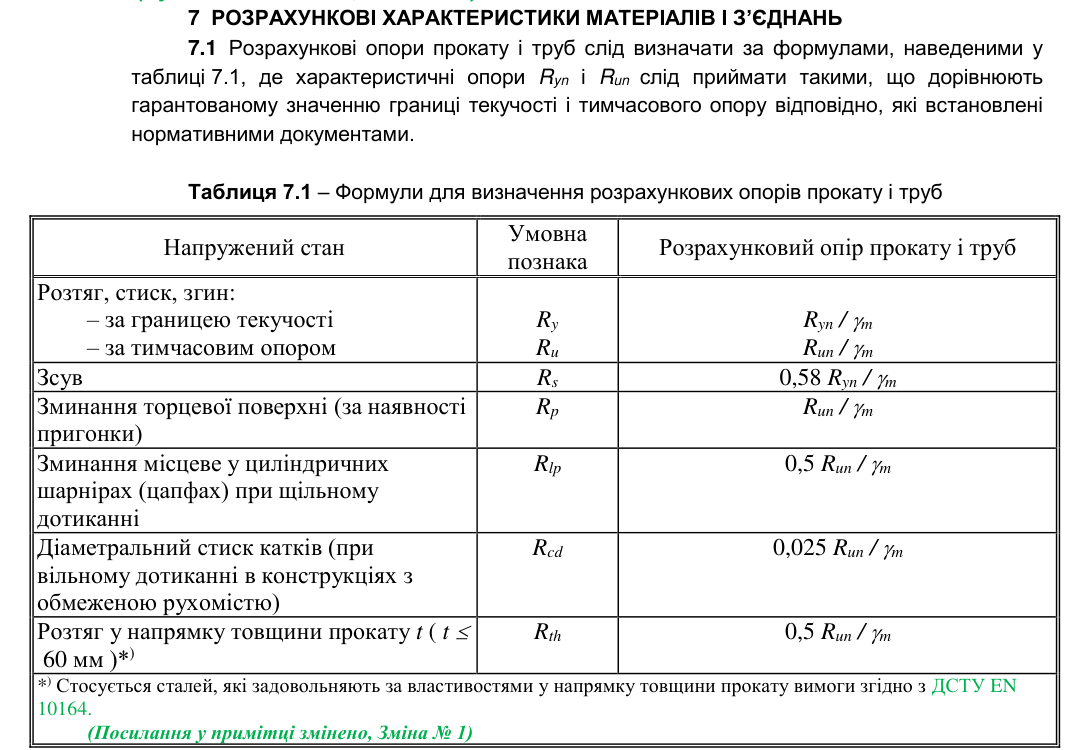

Скан пункту 7.1 і таблиці 7.1 з ДБН В.2.6-198:2014

Скан фрагмента ДБН

ДБН В.2.6-198:2014, Додаток Г, таблиця Г.1

Допустимість класів сталі для груп конструкцій.

Відкрити ДБН на e-construction

Скан фрагмента ДБН

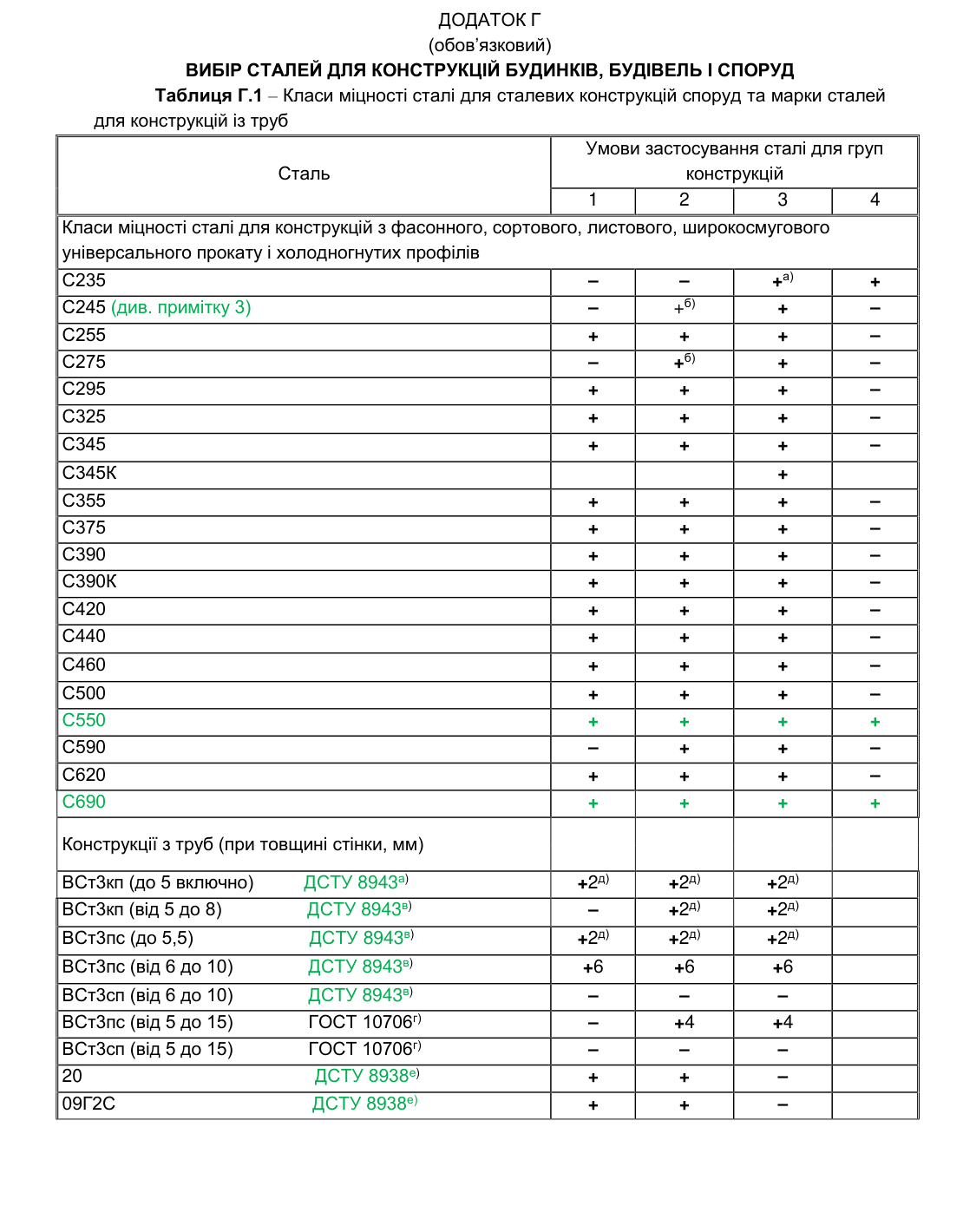

Скан таблиці Г.1 з ДБН В.2.6-198:2014, частина 1

Скан фрагмента ДБН

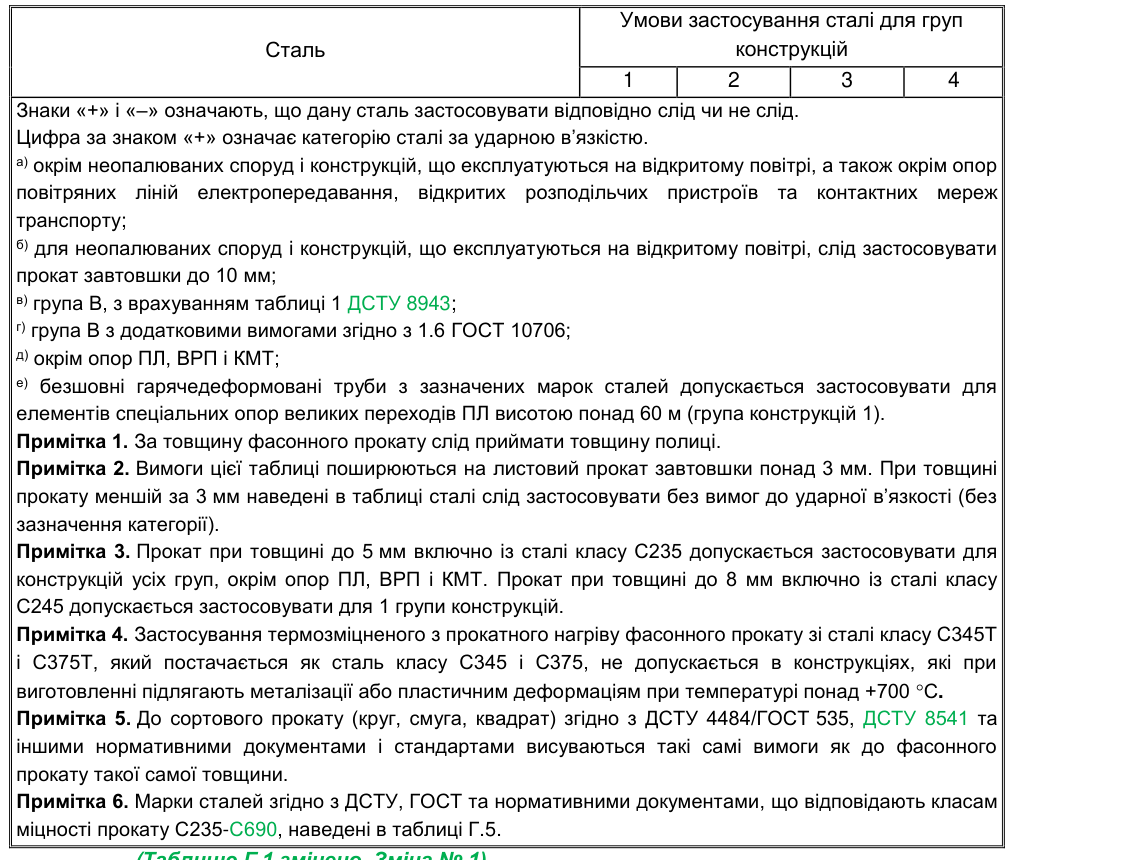

Скан таблиці Г.1 з ДБН В.2.6-198:2014, частина 2 і примітки

ДБН В.2.6-198:2014, Додаток Г, таблиця Г.5

Відповідність марок сталі класам міцності, виду і товщині прокату.

Відкрити ДБН на e-construction

Скан фрагмента ДБН

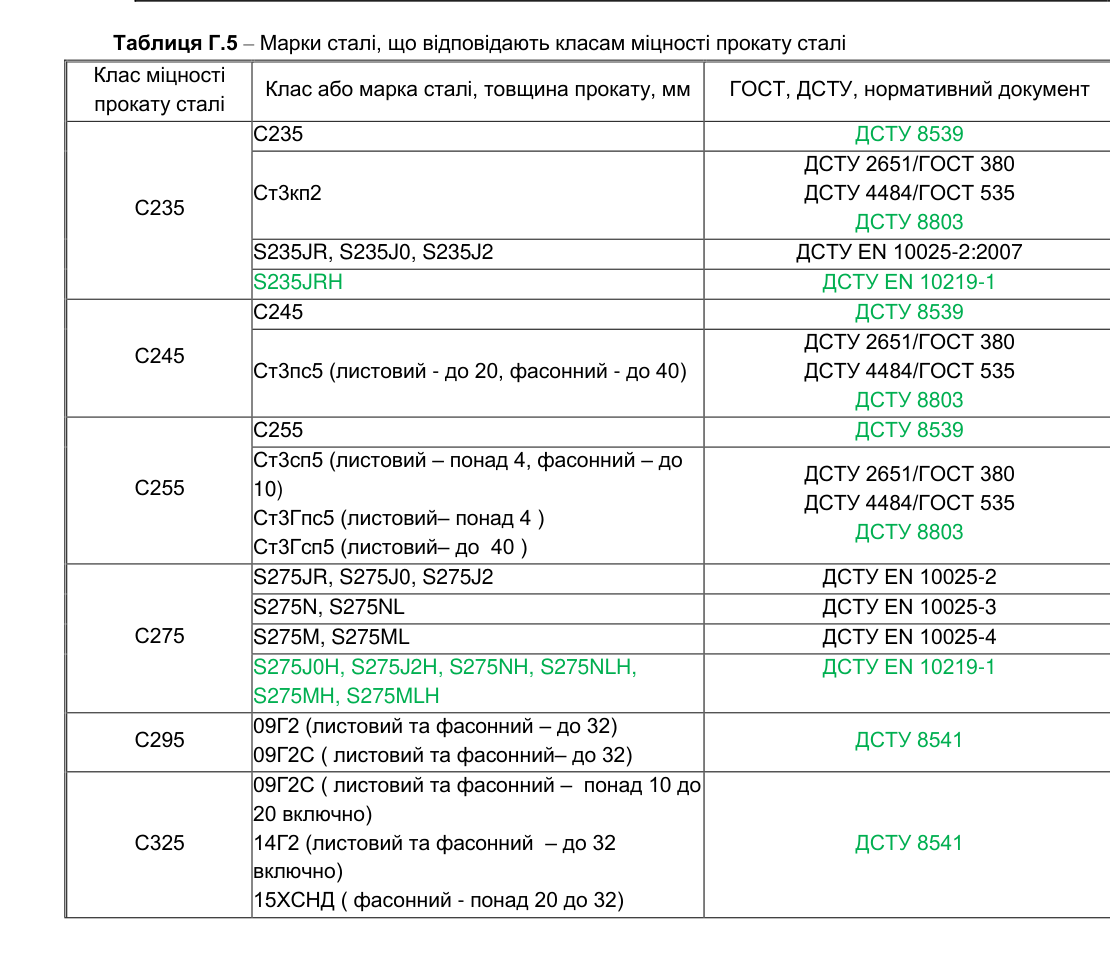

Скан таблиці Г.5 з ДБН В.2.6-198:2014, частина 1

Скан фрагмента ДБН

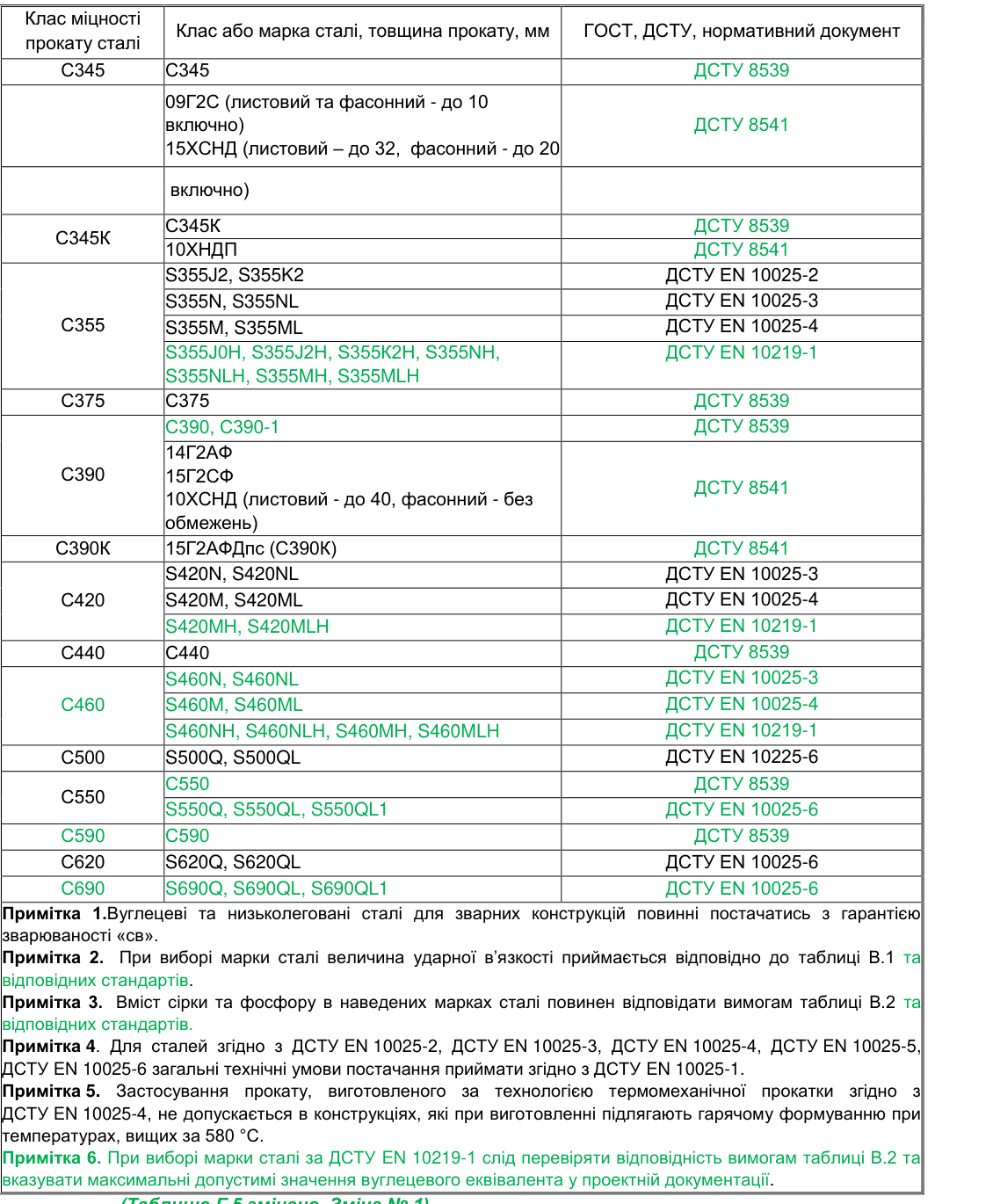

Скан таблиці Г.5 з ДБН В.2.6-198:2014, частина 2

Подобається IVApps.pro? Підтримайте розвиток сервісу →

Категорії конструкцій за таблицею А.1
Групи конструкцій за S1-S5
Перевірка сталі за таблицею Г.1

#сталеві конструкції
#ДБН В.2.6-198
#категорія конструкції
#група конструкції

Методика та нормативний контекст

Короткий опис задачі

Визначити категорії та групу сталевої конструкції за таблицями А.1, А.2 і пунктами А.1-А.2 ДБН В.2.6-198:2014.

Де застосовується

Вибір окремої конструкції або елемента з декомпільованої таблиці А.1
Розрахунок початкової та уточненої групи за S1-S5
Перевірка γc, Ry та застосовності класу сталі

Вхідні параметри

Конструкція або елемент, клас відповідальності та характер напружень
Клас і марка сталі, вид і товщина прокату
Умови таблиці 5.1 та уточнювальні чинники пункту А.2

Формули та методика

Stot,base = S1 + S2 + S3,base + S4 + S5
Ry = Ryn / γm
Stot,A2 = Stot,base + clamp(ΔSraw; -4; +4)

Приклад розрахунку

Для головної балки при статичному навантаженні, СС2 і сталі С245 калькулятор визначає категорії А/III, початкову групу 3 та перевіряє уточнену групу і допустимість сталі.

Обмеження

Калькулятор охоплює лише конструкції та елементи, прямо наведені в таблиці А.1; підбір за аналогією не автоматизовано.
Марки сталей для конструкцій із труб не підтримуються в цій версії.

Нормативна база

ДБН В.2.6-198:2014, Додаток А
ДБН В.2.6-198:2014, таблиця 5.1
ДБН В.2.6-198:2014, Додаток Г

Розрахунок категорій і групи сталевої конструкції

Нормативні посилання

ДБН В.2.6-198:2014, Додаток А, таблиця А.1

ДБН В.2.6-198:2014, Додаток А, таблиця А.2

ДБН В.2.6-198:2014, пункт 5.4.1, таблиця 5.1

ДБН В.2.6-198:2014, пункти 7.1–7.2, таблиці 7.1–7.2

ДБН В.2.6-198:2014, Додаток Г, таблиця Г.1

ДБН В.2.6-198:2014, Додаток Г, таблиця Г.5

Методика та нормативний контекст

Короткий опис задачі

Де застосовується

Вхідні параметри

Формули та методика

Приклад розрахунку

Обмеження

Нормативна база
